Le dipôle R,L (chapitre 8 de Physique)





I°) La bobine en convention récepteur :

       1. Représentation symbolique

       Une bobine est constituée d'un enroulement serré de fil conducteur enrobé d'un matériau isolant. Ce fil conducteur présente

       le plus souvent une résistance r de faible valeur.

      Une bobine de résistance r est équivalente à l'association en série d'une bobine de résistance nulle et d'un conducteur

       ohmique de résistance r, nous utiliserons la représentation symbolique suivante:



      2. Etude expérimentale

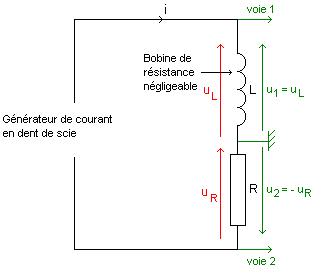

          On réalise le montage ci-dessous.

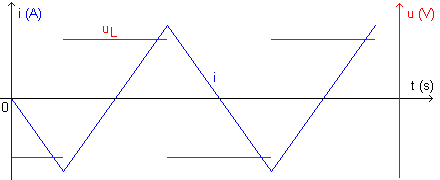

                 L'ordinateur permet de tracer les courbes uL=f(t) et i=f(t) (car ). On obtient le graphique suivant:





    3. Inductance de la bobine

      Pendant une demi-période le courant i est de la forme i=a.t+b et de ce fait, .



       La tension aux bornes de la bobine étant elle aussi constante, elle peut s'écrire .





       Le coefficient k dépend de la bobine. On posera k=L. L s'appelle inductance de la bobine et s'exprime en Henrys (H),

       d'où:




   avec



uL: tension aux bournes de la bobine en volts (V).

L: inductance de la bobine en henrys (H).

di/dt: dérivée par rapport au temps de l'intensité du courant traversant la bobine en ampères par seconde (A.s-1).





    4. Tension aux bornes de la bobine

      Si la résistance de la bobine n'est pas négligeable, celle-ci peut-être considérée comme l'association série d'un conducteur

      ohmique et d'une bobine de résistance nulle.

      La tension aux bornes de la bobine s'écrit alors:






 avec



uL: tension aux bornes de la bobine en volts (V).

L: inductance de la bobine en henrys (H).

r: résistance de la bobine en ohms (W).

i: intensité du courant traversant la bobine en ampères (A).

di/dt: dérivée par rapport au temps de l'intensité du courant traversant la bobine en ampères par seconde (A.s-1).

    Remarques :

bullet Dans le cas où la bobine est une inductance pure, sa résistance est nulle et la tension à ses bornes s'écrit .
bullet En régime permanent, le courant est constant (i=cte), la tension aux bornes de la bobine s'écrit uL=ri: la bobine se comporte comme un conducteur  ohmique.


II°) Réponse d'un dipôle RL à un échelon de tension :

        1. Etude expérimentale

         On réalise le montage ci-contre:

         L'ordinateur permet de tracer la courbe i=f(t) (car            ). On obtient le graphique suivant:









    Interprétation:

bullet Interrupteur fermé: Le courant s'installe progressivement: la bobine s'oppose à l'apparition de celui-ci.
bullet Interrupteur ouvert: Le courant diminue progressivement: la bobine s'oppose à la disparition de celui-ci.

    Conclusion: Une bobine s'oppose aux variations de l'intensité du courant dans le circuit où elle se trouve.



    2. Réponse en courant :

        a. Equation différentielle

      D'après la loi d'additivité des tensions:











uR + uL = E

  =>

  =>





     b. Solution de l'équation différentielle

       Remarque préalable: en régime permanent, le courant est constant.











i = cte

  =>

  =>

Vérifions que i=A+Be-t/t est solution de l'équation différentielle.

di/dt = -B/t.e-t/t. L'équation différentielle s'écrit alors:







A+Be-t/t + L/R.(-B/t.e-t/t) = E/R

  =>

 A + B.(1 - L/Rt).e-t/t = E/R



Cette équation est vérifiée quelque soit le paramètre t, d'où le système:











A = E/R

1 - L/Rt = 0

  =>

A = E/R

t = L/R

On en déduit que l'intensité du courant s'écrit i = E/R + B.e-t/t avec t = L/R.







D'autre part, à t = 0, i = 0

  =>

0 = E/R + B.e0









  =>

 B = -E/R









  =>

 i = E/R - E/R.e-t/t









  =>

i = E/R.(1 - e-t/t)





Définition: La grandeur t=L/R est appelée constante de temps du circuit. Son unité est la seconde (s).



Remarque: analyse dimensionnelle







uR = R.i

  =>

[R] = [U].[I]-1

uL = L.di/dt

  =>

[L] = [U].[T].[I]-1

 [L/R]

 =

[L]/[R]





  =>

 [L/R]

 =[U].[T].[I]-1/([U].[I]-1







  =>

[L/R] = [T]

L/R est homogène à un temps.

Remarque: La constante de temps fournit un ordre de grandeur de la durée de la réponse d'un circuit RL.



    3. Réponse en tension







uL = L.di/dt

  =>

uL = L.E/R.(1/t.e-t/t) avec t=L/R









  =>

uL = E.e-t/t



Remarque: Détermination de uL à partir de la loi des tensions:







uL + uR = E

  =>

uL = E - uR









  =>

uL = E - R.i









  =>

uL = E - R.E/R.(1 - e-t/t)









  =>

uL = E.e-t/t





    4. Détermination de la constante de temps

bullet Après une durée t, l'intensité est égale à 63% de sa valeur maximale.
bullet Après une durée 5t, l'intensité est égale à 99% de sa valeur maximale.

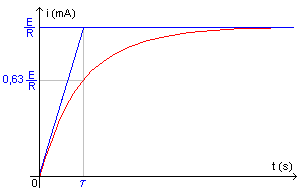

Apparition du courant lors de la fermeture du circuit

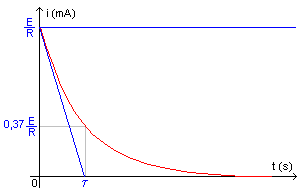

Disparition du courant lors de l'ouverture du circuit









III°) Énergie emmagasinée dans une bobine

         Une bobine d'inductance L traversée par un courant i emmagasine l'énergie magnétique:



   avec



EL: énergie emmagasinée par la bobine en joules (J).

L: inductance de la bobine en henrys (H).

i: intensité du courant traversant la bobine en ampères (A).
