Introduction : Pour effectuer le suivi temporel de certaines réactions, nous avons réalisé des dosages dans le chapitre
précédent . Cette technique est difficile à mettre en oeuvre dans le cas de réactions rapides (il s'agit
aussi d'une destruction de l'espèce étudiée). Dans ce chapitre , nous allons utiliser une méthode physique
qui s'applique aux solutions colorées.
I°) Les spectres lumineux et la couleur des solutions (Rappels) :
1) Spectre d'émission continu d'une lampe à incandescence :
La lumière blanche émise par le soleil ou par une lampe à incandescence peut être analysée par un ..............
ou par un réseau.
Sur l'écran on observe un spectre ............... Dans le domaine visible, ce spectre s'étale du violet (longueur d'onde
l v = ......... nm) jusqu'au rouge (longueur d'onde lr = .......... nm) :

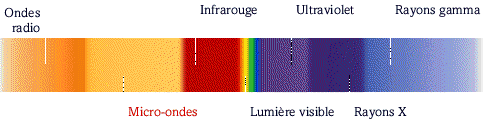

Remarque 1 : Le spectre électromagnétique
En fait, le spectre de la lumière visible fait partie du spectre électromagnétique beaucoup plus vaste
s'étendant du rayonnement gamma (longueur d'onde pouvant descendre en dessous 10-13m jusqu'au
rayonnement hertzien (longueur d'onde pouvant dépasser 10 4 m ). L'œil humain n'est donc sensible qu'à
un tout petit domaine des ondes électromagnétiques. L'homme, cependant, utilise de nombreuses sources de
radiation non visibles. Les rayons gamma permettent de traiter certaines tumeurs.
Les rayons X sont utilisées en radiographie (squelette osseux, dentition, bagages). La radio, le radar et
la télévision émettent des ondes hertziennes. Le soleil nous réchauffe avec les radiations infrarouge et nous fait
bronzer avec le rayonnement ultraviolet. Les micro-ondes font fonctionner les téléphones cellulaires et les fours
à micro-ondes.
Remarque 2 : Si on remplace la lampe à incandescence par une lampe à vapeur de mercure le prisme donne alors,
non pas un spectre continu, mais un spectre de .................... :
2) Spectre d'absorption d'une espèce en solution :
Une espèce en solution, éclairée par de la lumière blanche, est susceptible d'absorbée, au moins en partie,
l'énergie correspondant à certaines radiations. La lumière transmise ne sera plus blanche mais colorée.
On peut l'analyser avec un prisme, le spectre obtenu est un spectre d'absorption.

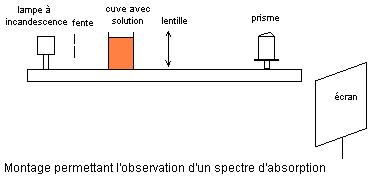

- Plaçons dans le montage déjà utilisé une cuve en verre transparent contenant une solution aqueuse de
béta-carotène.
- Avec le béta-carotène, le spectre présente une bande d'absorption vers les courtes longueurs d'onde :
- Les radiations....................... et une partie des radiations vertes (bande d'absorption entre 400 et 500 nm) sont
absorbées par la solution de béta-carotène.
Cette solution a donc la couleur ................ de la carotte. Cette couleur de la solution, observée par transmission,
résulte de la superposition sur la rétine de l'œil humain des radiations non absorbées (longueurs d'onde comprises
entre 500 et 800 nm).
Autres exemples :
-Une solution de permanganate de potassium est ................. Son spectre présente une large bande noire d'absorption
dans l'orange, le jaune et le vert. La superposition des couleurs rouge et bleue transmises donne la sensation de
magenta.
- Une solution de dichromate de potassium est jaune-orangé. On constate dans le spectre des bandes noires
d'absorption dans le violet, le bleu et une partie du vert. La superposition des couleurs transmises rouge, jaune et un
peu de vert donne cette teinte orangée.
Si toutes les radiations du domaine visible sont totalement absorbées alors la solution est noire.
Si toutes les radiations du domaine visible sont transmises alors la solution est transparente.
L'eau pure est un liquide transparent.
III ) Principe de la spectrophotométrie :

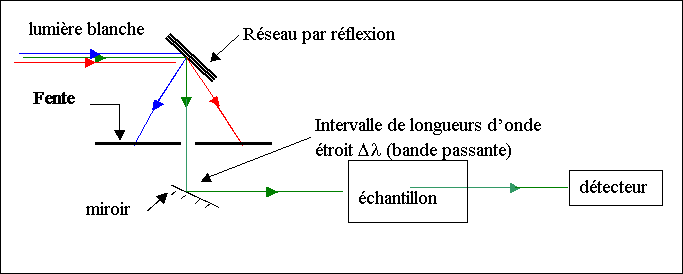

Le spectrophotomètre fait passer une radiation (lumière) monochromatique (une seule longueur d'onde) à travers
une longueur l (longueur de la cuve du spectrophotomètre) de solution et mesure l'absorbance A (grandeur liée
à la quantité de lumière absorbée par la solution).
L'absorbance dépend de la couleur de la radiation, de sa ................................
Soit I0 l'intensité de la lumière incidente et I l'intensité de la lumière transmise.
Le spectrophotomètre compare I et I0 à travers soit la transmittance T ( T = I / I0 ) ou l'absorbance A = - Log T.
Si l'énergie associée à la radiation de longueur d'onde l1 n'est pas du tout absorbée par la solution étudiée alors
A(l1) = 0. L'énergie est transmise à ................................
Si l'énergie associée à la radiation de longueur d'onde l2 est absorbée à 99 % par la solution étudiée alors A(l2) = 2.
L'énergie est transmise à 1 / 100 = 0,01 = 10 - 2.
Il faut régler le zéro en plaçant le solvant dans la cuve et l'absorbance doit être nulle.
Connaissant le spectre d'absorption d'une espèce chimique, on peut mesurer, à l'une de ces longueurs d'onde,
les variations de l'intensité I d'un faisceau lumineux traversant une même épaisseur L de solution en fonction de
la concentration. Ceci permet d'établir expérimentalement la courbe A = f (C) reliant l'absorbance et la concentration
de la substance étudiée (à L et l constantes), en effectuant les mesures de A pour diverses concentrations.
Cette courbe est une courbe d'étalonnage.
La courbe expérimentale d'étalonnage permet de déterminer la concentration inconnue d'une solution de cette
substance par mesure de son absorbance et report sur la courbe A = f (C)
La loi de Beer-Lambert donne :
| A = e x l x C | avec |
A: absorbance de la solution (sans unité) l: longueur de la solution traversée par la lumière (en cm) C: concentration de la solution (en mol.L-1) e: coefficient d'extinction molaire (en L.mol-1.cm-1) |
e dépend de la nature de la solution et de la longueur d'onde
On retiendra simplement que : A = k x C
IV ) Titrage spectrophotométrique :
-

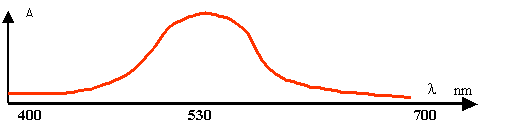

On recherche le maximum d'absorption pour l'espèce
chimique
- On trace la courbe d'étalonnage A=f(C) à l'aide de solutions de concentrations connues.
- On place la cuve contenant la solution à titrer dans le spectrophotomètre et on mesure AS.
- On lit alors graphiquement CS sur la courbe d'étalonnage.
V ) Suivi d'une cinétique chimique lente :
- On place le milieu réactionnel dans le spectrophotomètre et on relève A au cours du temps.
- On utilise la droite d'étalonnage A=f(C) pour déterminer la concentration ..................................
- On déduit x=f(t) des concentrations en fonction du temps à l'aide du tableau d'avancement.
- On trace x=f(t).
