T°SLes oscillations libres d'un

circuit R,L,C

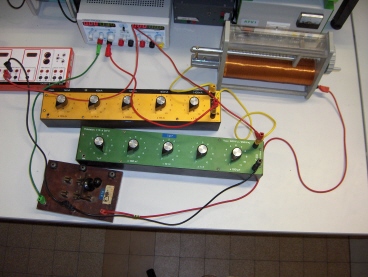

I°) Montage : Les 3 points de l'interrupteur doivent êtres utilisés du même côté .

II°) Fichiers synchronie :

   1°) R=0 W    L=1 H   C=10mF (I° du TP)

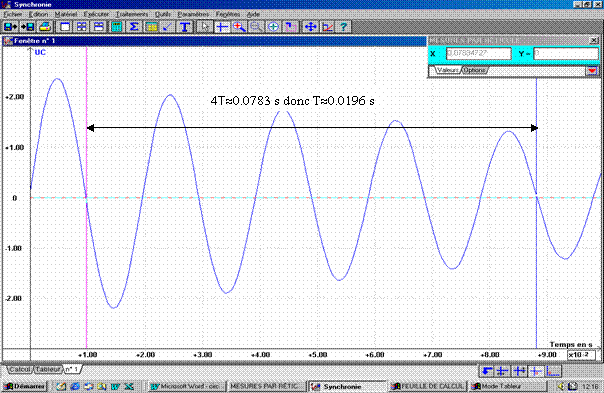

4T»0.0783 s donc T»0.0196 s

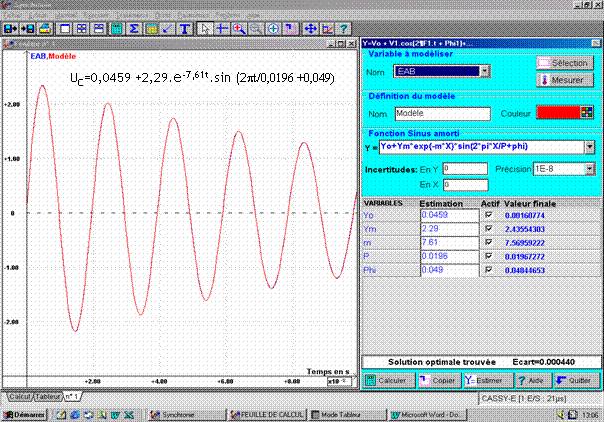

 Modélisation pour  R=0 W     L=1 H   C=10mF

UC=0,0459 +2,29.e-7,61t.sin (2pt/0,0196 +0,049)





















 Influence des différents paramètres sur la pseudopériode (II°) :

    On change E (environ 10V) 1°) du II°) :

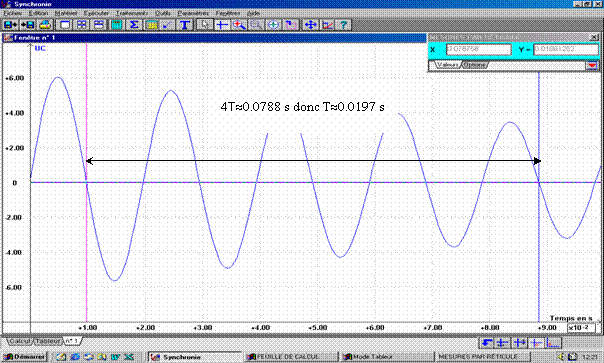

4T»0.0788 s donc T»0.0197 s

























 On change la capacité : 2°) du II°) R=0 W    L=1 H   C=1mF

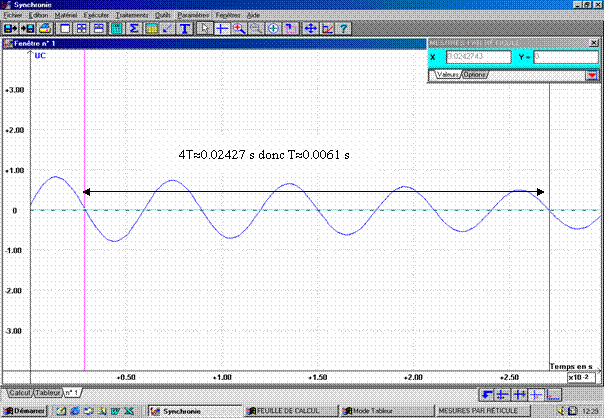

4T»0.02427 s donc T»0.0061 s
























 On change l'inductance de la bobine  : 3°) du II°)  R=0 W    L=0,5 H   C=10 mF























 Résistance critique  4°) du II°)  : encore 2 décharges oscillantes avec R=100 W

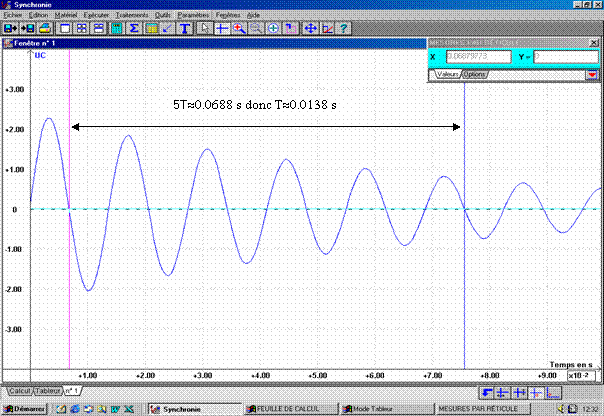

5T»0.0688 s donc T»0.0138 s

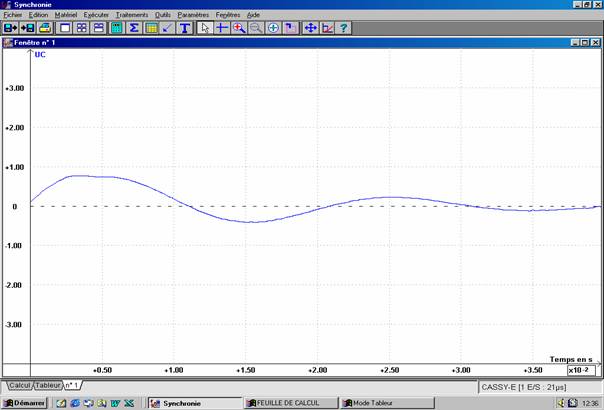

Résistance critique :  dernière décharge oscillante, avec Rc=270 W au delà on a tout de suite un amortissement .
