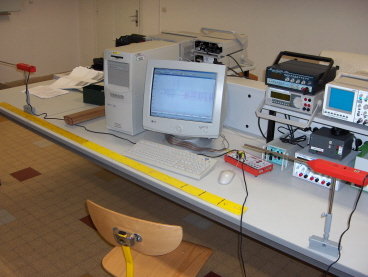

Montage permettant de mesurer le vitesse de propagation des ondes sonores

Montage permettant de mesurer la vitesse de propagation le long d'une corde

Montage permettant de mesurer la période et la fréquence des ultrasons

Détermination de la période et de la fréquence des ultrasons

Détermination de la vitesse de propagation des ultrasons

Veiller à faire le silence avant de faire un "clap" devant le micro1 (voie B). Le "clap" doit être bref.

Les bouts de papier rouge doivent être placés juste au dessus des faisceaux infrarouges. Frapper la corde juste avant la première cellule de façon brève, mais pas trop fort.

Le signal doit être figer en utilisant la fonction numérique de l'oscilloscope. Utiliser les curseurs pour mesurer la période.

On trouve une période de 25,4 microssecondes, ce qui fait une fréquence d'environ 39,4 kHz.

Le décalage temporel entre les 2 récepteurs est de 524 microsecondes, pour une distance entre ces derniers de 18,5 cm. La vitesse de propagation des ultrasons est donc de 353 m/s (normalement la valeur est proche de 340 m/s).
