Propagation d'une onde le long d'une corde

I°) Mesure de la vitesse de propagation d'une onde sonore :

     Paramètres sur synchronie 2000 ou 2003

    La distance entre les 2 micros était de 2,70 m.

   * Pour paramétrer l'interface : rendre les voies A et D inactives; on n'utilisera que B (tension EA1)  qui

      correspond au micro1 et la voie C  (tension EA2) associée au micro 2. On se met en mode automatique

     pour B et C

   * On choisit les calibres -10,24/+10,24 pour les 2 voies (ampli :1, décalage : 0) avec 200 points.

  * La durée totale d'acquisition est de 15 ms (On a placé les 2 micros à 2,70 m, ce qui fait un décalage

     d'environ 9 ms).

  * Le déclenchement se fera sur la voie B (micro1)  avec un niveau de 0,5 V dans le sens croissant.

Attention à mettre les boutons des micros au maximum.

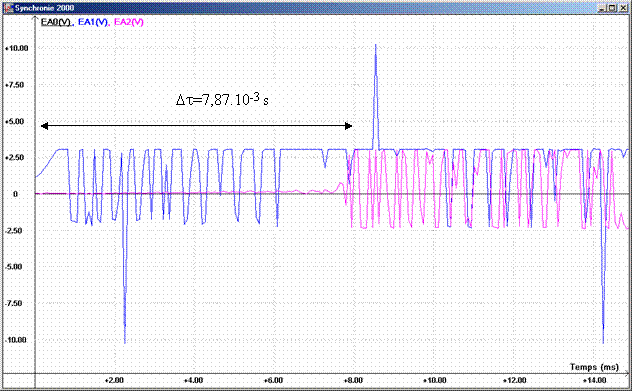

   On trouve une vitesse de propagation expérimentale de 2,70/(7,87.10-3)»342 m/s







Dt=7,87.10-3 s



















III°) Mesure de la vitesse de propagation d'une onde le long d'une corde :

     * On tend une corde à l'aide d' une masse (200 g) accrochée à son extrémité (utiliser une poulie).

     * On place 2 capteurs infra rouge branchés à Cassy sur les voies E et F, 2 morceaux de papier agrafés

       sur la corde  sont placés juste au dessus des cellules (celles-ci doivent rester allumer sans vibrer)

    * Relier les 2 voies E et F à la voie A et B (respectivement) de l'interface Cassy (sans mettre les masses).

    * Pour paramétrer l'interface : rendre les voies C et D inactives; on n'utilisera  A (1ère cellule IR) et la voie B

      (2ième cellule IR) . On se met en mode automatique  pour A et B.

    * On choisit les calibres -10,24/+10,24 pour les 2 voies (ampli :1, décalage : 0) avec 500 points.

    * La durée totale d'acquisition sera de 120 ms (On a placé les 2 cellules à 1,0 m).

    * Le déclenchement se fera sur la voie A (1ère cellule IR)  avec un niveau de 1 V dans le sens croissant.

    * Pour enclencher l'acquisition, donner un coup sec, pas trop fort, avant le capteur 1.

     On trouve une vitesse de propagation expérimentale de 1,0/(90,7.10-3-59,5.10-3 )»32 m/s








le 1er capteur IR se rallume, l'onde vient de passer entièrement devant celui-ci
décalage lié au retour de deux ondes aux 2 extrémités de la corde
le 2ième capteur IR se rallume, l'onde vient de passer entièrement devant celui-ci
temps mis par l'onde pour aller de la 1ère cellule à la 2ième =(90,7-59,5).10-3 s
