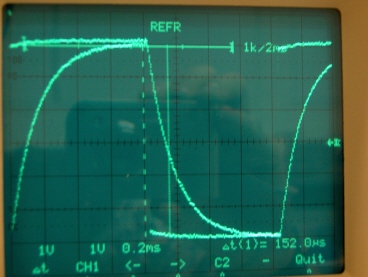

Phase de décharge :  Dt(1) est le temps pour atteindre 37 % de Umax. Umax correspond à 6 V soit 6 carreaux d'amplitude, 37 % de 6V correspond à 2,2 V (2,2 divisions ou carreaux avec la sensibilité 1V/div). Dt(1)=t=152.10-6s

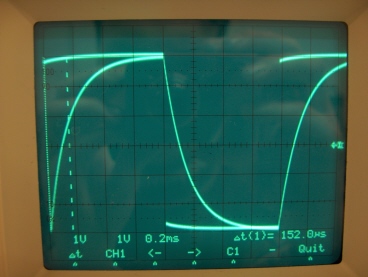

 Phase de charge :  Dt(1) est le temps pour atteindre 63 % de Umax. Umax correspond à 6 V soit 6 carreaux d'amplitude, 63% de 6V correspond à 3,8 V (3,8 divisions ou carreaux avec la sensibilité 1V/div). Dt(1)=t=152.10-6s



Photos du TP n°13 (Détermination de la capacité  C

d'un condensateur et de la résistance R d'un circuit R,C)

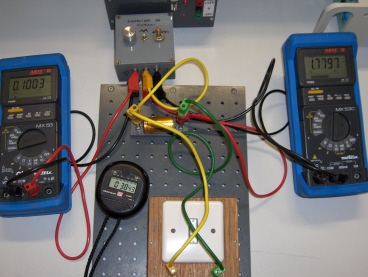

I°) Montage permettant de trouver la relation entre q , C et Uc:

Le multimètre (à gauche) doit être en DC sur le plus petit calibre (5 mA). On fixe l'intensité du courant continu à 0,100 mA avec le gros bouton argenté du générateur de courant (boîtier gris). Le voltmètre est aussi en DC. Attention à bien respecter les polarités du condensateur électrochimique.

On décharge le condensateur en appuyant sur le bouton poussoir. On enclenche le chrono au moment où  on lâche le bouton poussoir (le condensateur se charge).

II°) Etude d'un dipôle R,C à l'aide de l'oscillloscope :
