Diffraction des ultrasons et des ondes lumineuses



(TP n°6 Physique) T°S




Objectifs : - Mesurer la longueur d’onde d’ultrasons.



- Mettre en évidence le phénomène de diffraction et étudier l’influence de la largeur de la fente.



- Déterminer expérimentalement la largeur d’une fente.



I °) Diffraction des ultrasons :



a) Mesure de longueur d’onde et de vitesse de propagation :



Le montage comporte un émetteur d’ultrasons de 40 kHz (avec son alim +15,-15 V), un récepteur d’ultrasons

 et unoscilloscope (voir TP N°2).



Ø       Positionner l’inverseur Continu-Salve (du générateur d’ultrasons ) sur continu (bouton en haut).



Ø       Faire les réglages sur l’oscilloscope de façon à visualiser les 2 signaux (celui issu de l’émetteur et

            celui issudu récepteur) .



1°) Donner le mode opératoire permettant de trouver expérimentalement la longueur d’onde des ultrasons

     (Faire valider par le professeur puis réaliser). Donner la valeur de l.



2°) En déduire la vitesse de propagation des ultrasons. Commenter.





b) Diffraction des ultrasons :

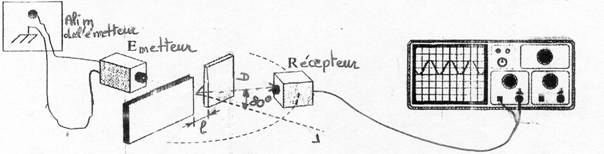

Ø     Réaliser le montage ci-dessous en prenant l (largeur de la fente =5 cm) et D (distance émetteur-récepteur à



        environ 20 cm) puis observer le signal reçu par le récepteur.



Ø     Réduire la largeur de la fente à 8,5 mm.



Ø Enlever rapidement les 2 supports qui ont permis de réaliser la fente puis observer le signal sur



    l’oscilloscope.





















1°) Pour quelle largeur de fente le phénomène de diffraction est-il le plus important ?



2°) Comparer cette valeur à la longueur d’onde des ultrasons. Conclusion.





II °) Diffraction de la lumière :



L’émetteur d’ultrasons nous fournit des ondes ultrasonores monochromatiques, c’est à dire comportant

des ultrasonsde fréquence unique, 40 kHz. Pour notre étude sur la lumière, nous allons utiliser de la

 lumière rouge issue d’un laser Néon-Hélium, délivrant une seule fréquence, 4,74.1014 Hz.



  sécurité : ne jamais regarder un faisceau laser avant qu’il ait rencontré un obstacle (risque de



 lésion de la rétine).



Calculer la longueur d’onde de cette radiation rouge.



Ø     La diffraction ne se manifestant que pour des largeurs de fente voisines de cette longueur d’onde,

        pensez vous que l’on peut observer le phénomène de diffraction avec une fente de 1 mm

        placée devant le faisceau laser ? Le vérifier.



Ø     Vérifier ensuite qu’avec une fente très fine, le phénomène de diffraction se manifeste.



Ø     Pour différentes fentes de largeur a connue, mesurer la largeur L de la tache centrale de diffraction, puis



      compléter le tableau ci-dessous.



Attention à ne pas faire varier la distance D entre la fente et l’écran durant ces mesures. Mesurer

 d’ailleurs D, cela vous servira par la suite.



Ø   Mesurer de la même façon la largeur L de la tache obtenue avec une fente de largeur X inconnue.



Largeur a de la fente (mm)



 0,04

0,05

0,10

0,12

0,28

0,40

fente inconnue

Largeur L (cm) de la tache centrale



















1°) Tracer sur papier millimétré la courbe de variation de la largeur L de la tache centrale en fonction de



      l’inverse de la largeur a de la fente. : L=f(1/a).



2°) Déterminer la largeur X de la fente inconnue.

3°) En utilisant la relation L=2D (vue en cours) retrouver la largeur de la fente inconnue.

     Comparer les 2 mesures.





Donnée : Clumière=3,00.108 m/s
