Utilisation de l'oscilloscope 2 nde

TP n°17





Objectif : -Savoir utiliser la base de temps d’un oscilloscope.

                -Utiliser un oscilloscope pour mesurer une période et une tension maximale (Um).



Introduction : Un oscilloscope est un appareil permettant de visualiser et mesurer une tension qui évolue au cours du

temps. Il s’agit d’un faisceau d’électrons se déplaçant de la gauche vers la droite. Ce dernier est

 soumis à une déviation électrique.

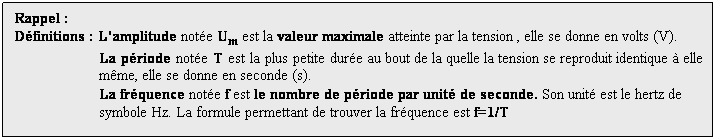

Zone de Texte: Rappel : Définitions : L’amplitude notée Um est la valeur maximale atteinte par la tension , elle se donne en volts (V). La période notée T est la plus petite durée au bout de la quelle la tension se reproduit identique à elle même, elle se donne en seconde (s). La fréquence notée f est le nombre de période par unité de seconde. Son unité est le hertz de symbole Hz. La formule permettant de trouver la fréquence est f=1/T



















I°) La base de temps : :



On appelle oscillogramme la figure visualisée sur l’écran d’un oscilloscope ; elle est obtenue grâce au déplacement

 d’un point lumineux le spot.



Réglages préliminaires :

Ø        Vérifier que le bouton 11 est sur OFF et le bouton 16 en AUTO.

Ø        Branchez l’oscilloscope et effectuer les opérations 30,1 et 3 de la fiche « oscilloscope : les touches

essentielles » de façon à avoir un faisceau fin et lumineux.

Ø        Enclencher le balayage (bouton 15) en choisissant la voie 1 (bouton 5 ).

Sans prise de tension où doit se déplacer le spot sur l’oscillogramme (faire les réglages en conséquence :

 boutons 6 et 8).

Ø        Régler la vitesse de balayage (bouton 15) pour obtenir un déplacement du spot le plus lent possible.

Ø        Chronométrer la durée mise par le spot pour traverser l’écran.

Noter la vitesse de balayage et faire un calcul donnant la durée mise par le spot pour traverser l’écran.

Comparer ce résultat à celui de la mesure directe effectuée avec un chronomètre. Remarque.

Ø        Augmenter la vitesse du balayage en choisissant successivement les différentes sensibilités disponibles, de la

plus petite à la plus grande.

A partir de quelle vitesse de balayage ne peut-on plus suivre le spot des yeux quand il balaye l’écran ?



II°) Visualisation et mesure de différentes tensions :

a°) Tension aux bornes d’une pile plate :

Ø         Brancher une pile plate en parallèle sur la voie 1 de l’oscilloscope (bouton 26) (+ de la pile sur la borne

rouge et – avec la masse de l’oscilloscope (borne noire)).

Ø         Mettre le bouton 27 sur GND et réfère le réglage du zéro, puis basculer sur DC.

Ø         Choisissez une vitesse de balayage (bouton 15) et une sensibilité verticale (bouton 5) de façon à obtenir une

       figure stable dans la partie supérieure de l’écran (plus de 2 carreaux).

A Attention ! Le bouton 28 sera toujours en butée à gauche.



- Mesurer la tension aux bornes de la pile plate (UAB). Indiquer le calcul.

- De quel type de tension s’agit-il ?

- Dessinez sur le cadran 1 ce que vous observez. Notez à côté du cadran la vitesse de balayage choisi

   ainsi que la sensibilité verticale.

- Mettre le bouton 27 sur AC. La figure obtenue vous étonne-t-elle ? (Justifie)



b°) Tension aux bornes d’un générateur :

     On utilisera le générateur en alternatif avec une tension de 6V.

Ø         Brancher le générateur en parallèle sur la voie 1 de l’oscilloscope (bouton 26).

Ø         Choisir la vitesse de balayage qui convient de façon à visualiser 2 périodes sur l’oscillogramme.

Remarque : pour stabiliser le signal, utiliser les boutons 16 et 13 (choisir au préalable la voie 1 avec le bouton

 21). Les témoins des boutons 12,14 ne doivent pas être éclairées. Le bouton COUPLING doit être sur AC.

Ø         Prendre comme sensibilité verticale 5V/div (bouton 5).

- Quelles sont les particularités de la tension délivrée par le générateur ?

- Essayer de définir cette tension.

- Dessinez ce que vous observez :

Cadran 2 : pour la vitesse de balayage choisie ci-dessus.

Cadran 3 : pour une vitesse de balayage de 2 ms/div.

- Calculer la tension maximale (Um), la période (T) et la fréquence (N=1/T) dans les deux cas en

 passant par l’oscillogramme. Les résultats changent - t- ils ? (Expliquer).

















                                Cadran 1                                                                                                                                             Cadran 2





















cC





















Cadran 3
